GO DV3系列隔膜阀
DV3 系列
三通隔膜阀
特点与优势
• 3 路开关控制
• Metal-to-metal seals to atmosphere
• 适用于几乎所有应用的多种材料
• 润湿流路中没有 O 型圈、弹簧或润滑剂
• 非常低的内部容积（0.25cc）
• 气动驱动
• 从真空到 800 (50 torr) psig 的压力
（55.2 BAR）
• 40µ sintered stainless steel air inlet filter extends life of pneumatic actuator
DV3 系列隔膜阀完全不含弹簧、波纹管、填料、O 型圈和润滑剂
过程润湿区域。 金属对金属对大气的密封确保不会渗出不需要的物质
元素进入流动流，工艺材料不会泄漏到大气中。 Elgiloy® 隔膜确保最大的耐腐蚀性和使用寿命。
典型应用
• 分析仪器
• 石化
• 制药
• 化学
技术数据
阀体： 316L 不锈钢、Monel® 和哈氏合金® C-276
填料：PCTFE (Kel-F®)、聚酰亚胺 (Vespel®)、Tefzel® 和 PEEK™
隔膜： Elgiloy® AMS 5876
孔口尺寸： 0.110˝
流量 0.17 Cv
阀门内部容积* 0.25cc
泄漏 1 × 10-⁹ cc/sec 氦气
Operating Pressures
工作压力真空 (50 torr) 至 800 psig
耐压 1600 psig
爆破压力 3200 psig
工作温度
SEAT MATERIAL TEMPERATURE
Tefzel® -40° F to +140° F (-40° C to +60° C)
PCTFE (Kel-F®) -40° F to +300° F (-40° C to +149° C)
Polyimide (Vespel®) -40° F to +400° F (-40° C to +204° C)
PEEK™ -40° F to +400° F (-40° C to +204° C)

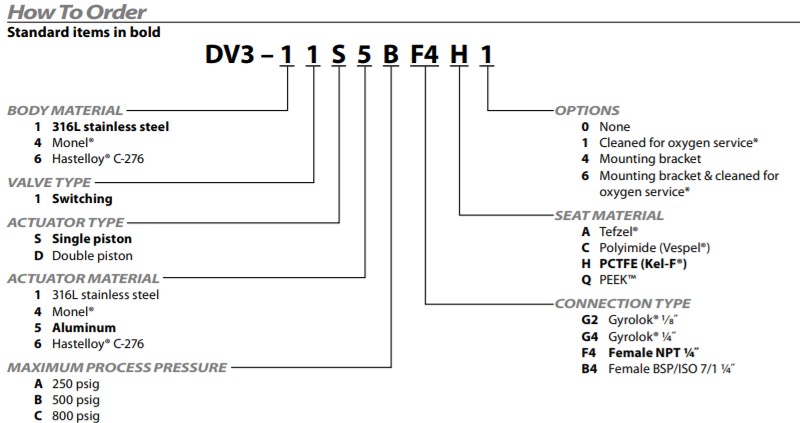

DV3选型说明
